背衬轴承

  圆柱滚子背衬轴承有两列或三列滚子,有满滚子轴承(无保持架)或带保持架轴承形式,可以带有或不带整体式挡边或挡圈。无挡边轴承的优点在于它们特别简单的几何形状和非常高的径向载荷能力。无挡边或挡圈的圆柱滚子背衬轴承不能承受任何轴向负荷。因此有必要在外圈和支承鞍座侧面之间放置青铜或塑料止推垫圈。带有挡边(或挡圈)的背衬轴承不需要止推垫圈,因为这些轴承的设计使它们能够承受同时作用的径向力和轴向力。圆柱滚子轴承是常用的背衬轴承。

在线咨询 全国热线
138 4261 2559
产品简介

  圆柱滚子背衬轴承有两列或三列滚子,有满滚子轴承(无保持架)或带保持架轴承形式,可以带有或不带整体式挡边或挡圈。无挡边轴承的优点在于它们特别简单的几何形状和非常高的径向载荷能力。无挡边或挡圈的圆柱滚子背衬轴承不能承受任何轴向负荷。因此有必要在外圈和支承鞍座侧面之间放置青铜或塑料止推垫圈。带有挡边(或挡圈)的背衬轴承不需要止推垫圈,因为这些轴承的设计使它们能够承受同时作用的径向力和轴向力。圆柱滚子轴承是常用的背衬轴承。



主要技术参数:

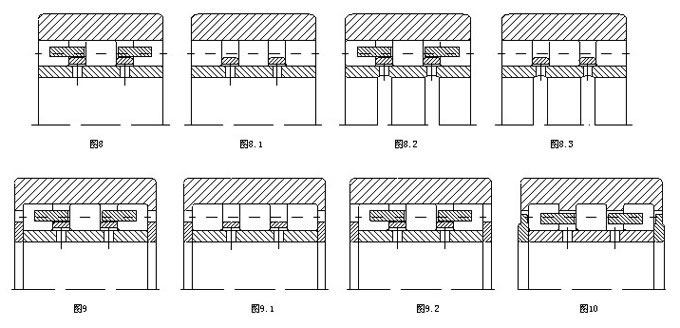

轴承型号 外形尺寸(㎜) 额定载荷(KN)Basic Load Rating 大径向载荷(KN) 质量(㎏) 图号
Boundary Dimensions 轴承Bearings 滚轮roller
Bearing NO. d D B C H d1 D1 E F rmin K N* Mass Design
Dynamic Static Dynamic Static Dynamic Static
BNPF102256/2RZ 50 110 56 55 30 65 89.5 80.6 60.6 1 4 3 194 309 129 209 96 136 2.9 1.1
BNUP112452 55 120 52 51.2 32.5 70 98 85.3 63.3 1 4 3 155 219 121 170 104 149 3.4 2
BNUPA112452 120 52 51.2 32.5 70 84.2 89.1 65.1 1 3 3 171 237 125 170 86 122 3.5 3
BKBF112452 120 52.2 52 32.5 70 77 65 1 1.6 2 168 372 130 262 166 235 3.5 4
BNNB112460/BH1 120 60 60 32.5 84 68 1 4.5 4 208 356 162 255 159 227 3.8 6
BNUP112464 120 64 63.2 32.5 70 98 85.3 63.3 2 4 3 206 317 151 227 130 185 4.2 2
BNNB123374 60 165 74 74 32.5 108 76 1 5 4 357 530 280 417 306 437 10 6
BNBA133370 65 165 70 70 50 116.5 76.5 0.6 4 6 361 472 285 382 185 264 9.5 7
BNUP143275 70 160 75 74.2 45 88 130 116 86 2 5 3 190 360 136 246 160 230 9 2
BNUP143290/2RZ 160 90 89.2 45 88 130 116 86 2 5 3 347 550 262 405 220 320 10 1
BNPF143290/2RZ 160 90 89.2 45 88 130 116 86 2 5 3 425 720 300 485 240 340 10.5 1.1
BNTB143290/IS 160.02 90 90 45 108.8 82.8 1 5 2×4 393 695 289 500 330 480 10 8.2
BNTF143290/IS 160.02 90 90 45 108.8 82.8 1 5 2×4 453 846 326 580 350 510 10.5 8.3
BNTF143290 160.02 90 90 45 108.8 82.8 1 5 2×4 453 846 326 580 350 510 10.5 8.1
NNCF143290V 160 90 90 45 109 83 1 5 2×4 453 846 326 580 350 510 10.6 8.3
BNBA184494 90 220 94 94 65 160 108 1 7 6 690 1000 513 740 310 440 21.5 7
BNAF184494 220 94 94 65 160 108 1 7 6 762 1140 560 850 325 465 21 7.1
BNTBP1844120 220 120 120 65 130 150 159 121 1 5 2×3 625 1110 471 755 390 555 26.5 9
BNTPF1844120 220 120 120 65 130 150 159 121 1 5 2×3 732 1360 479 890 410 590 27 9.1
BNTF1844120 220.02 120 120 65 156.3 120.3 1 5 2×3 810 1600 563 1050 510 720 27.5 8.3
BNUP204596 100 225 96 95.2 62.5 124 183 163.5 119.5 2 6 6 543 830 413 525 350 500 22.5 2
BNUP2045120/2RZ 225 120 119 62.5 124 183 163.5 119.5 2 6 6 672 1090 505 810 370 520 28 1
BNPF2045120/2RZ 225 120 119 62.5 124 183 163.5 119.5 2 6 6 795 1370 580 960 390 550 28 1.1
BNUP2045120/BH1 225 120 119 62.5 124 183 163.5 119.5 2 6 6 672 1090 505 810 370 520 28 2
BNPF2045120/BH1 225 120 119 62.5 124 183 163.5 119.5 2 6 6 795 1370 580 960 390 550 28 2.1
BNTB2045120/IS 225 120 120 62.5 165.3 120.3 1 5 2×3 740 1410 540 990 600 860 24.5 8.2
BNTF2045120 225 120 120 62.5 166.3 120.3 1 5 2×3 850 1700 605 1150 630 890 28 8.3
BNFP2045120 225 120 120 62.5 166.3 120.3 1 6 2×6 850 1700 605 1150 630 890 28 5.1
BNUP2045126 225 126 119 62.5 163.5 119.5 2 6 6 672 1090 505 810 370 520 28 3
NNCF2045130 225 130 130 62.5 156 120 1 6 2×6 750 1440 540 1000 600 850 32 8
NNCF224690 110 230 90 90 60 172 132 1 6 6 663 1174 500 860 490 640 22 6
NNCF2246110 230 110 110 60 172 132 1 6 6 794 1480 570 1050 580 860 30 6
NNCF2246120 230 120 120 60 172 132 1 6 6 857 1632 605 1150 630 890 32 6
BNBA225298 260 98 98 75 190 134 1 6 6 782 1180 565 840 310 440 31 7
BNPBF2252110 260 110 110 75 129 210 184.2 132.2 1 6 6 849 1370 627 990 470 670 35 5
BNBA2252125 260 125 125 75 190 134 1 6 6 1010 1630 690 1080 390 560 40 7
NNCF2260108 300 108 108 95 214 146 1 6 6 1480 1620 1010 1080 530 560 48 6
NNCF2452125 120 260 125 125 70 193 141 1 6 6 1030 1780 700 1250 420 900 40 6
BNTB2452125 260 125 125 70 193 141 1 6 2×6 992 1695 680 1200 410 850 40 8
BNUP2452160 260 160 160 70 193 141 1 8 6 1540 1990 1140 1450 1000 1200 50 5.1
BNUP2660150 130 300.02 150 149 85.01 165 243 219.3 151.3 4 8 6 1150 2150 850 1560 890 1280 61.5 2
BNUPA2660160 300.02 160 159.5 85.01 174 213 222.5 162.5 1 6 6 1250 2170 870 1430 610 870 64.5 3
BNTF2660160 300.02 160 160 85.01 218.4 159.4 1 6.5 2×6 1510 2770 1040 1810 795 1130 65.5 8.1
NNCF2660168-2RS 300.02 170 168 85.01 218.4 159.4 1 6.5 2×6 1510 2770 1040 1810 795 1130 70 5.2
BNUP2660172 300.02 172.6 171.6 85.01 165 243 219.3 151.3 4 8 6 1480 2690 995 1720 830 1180 68 2
BNTB2660172 300.02 172.6 172.6 85.01 218.4 159.4 2.7 6.5 2×6 1570 2910 1070 1880 790 1120 72.5 8
BNTF2660172 300.02 172.6 172.6 85.01 218.4 159.4 2.7 6.5 2×6 1670 3230 1140 2050 820 1160 71.5 8.1
BNUP2660172/2RZ 300.02 172.6 171.6 85.01 165 243 219.3 151.3 3 8 6 1320 2100 940 1490 620 890 70 1
BNUP2660172 300.02 172.6 171.6 85.01 165 243 219.3 151.3 3 8 6 1320 2100 940 1490 620 890 70 2
BNUP3681171 180 406.4 171 170 113.2 230 331 298.5 214.5 3 8 6 1860 3120 1350 2210 890 1270 130 2
BNUP3681224/2RZ 406.4 224 223 113.2 230 331 298.5 214.5 3 8 6 2360 4250 1710 2990 1150 1620 170 1
BNUP3681224/BH1 406.4 224 223 113.2 230 331 298.5 214.5 3 8 6 2360 4250 1710 2990 1150 1620 170 2
BNTPA3681171 406.42 171 170 113.2 240 293.3 217.3 1 8 2×6 1760 3270 1250 2230 1070 1530 130 10
BNTB3681171/IS 406.42 171 171 113.2 287.4 217.4 1 8 2×6 1910 3640 1330 2400 1290 1840 130 8.2
BNTF3681171/BH1 406.42 171 171 113.2 293.4 217.4 1 8 2×6 2020 3700 1330 2470 920 1310 130 8.3
NNCF3681182-2RS 406.42 182 179 113.2 227 299 1.5 8 2×6 2080 3600 1350 2500 920 1310 135 5.2
BNTB3681217 406.42 217 217 113.2 293.4 217.4 1 8 2×6 2440 4730 1720 3170 1490 2110 165 8
BNTB3681224 406.42 224 224 113.2 293.4 217.4 1 8 2×6 2440 4730 1730 3200 1530 2170 170 8
BNTB3681224/BH2 406.42 224 224 113.2 293.4 217.4 1 8 2×6 2440 4730 1730 3200 1530 2170 170 8
BNTB4092171 200 460 171 170 130 249 373 321.7 241.7 4 6 10 1880 3340 1440 2530 1310 1860 166 2
BNUP4092241 460 241 240 130 249 373 321.7 241.7 4 6 10 2660 5250 2010 3890 1790 2540 239 2
